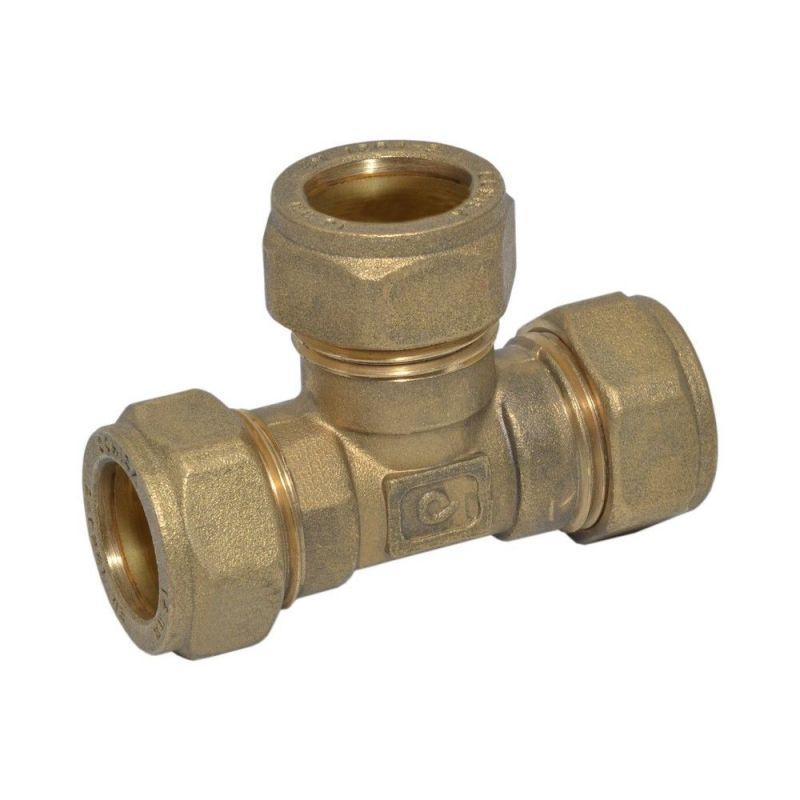

Трійник затискний Comisa S.p.A. Ø15 (8401018)

Для швидкого розгалуження магістралей у внутрішніх мережах водопостачання та опалення застосовується затискний латунний трійник 15 мм. Конструкція дозволяє суттєво економити час монтажу та кошти на придбання дорогого прес-інструменту чи зварювального обладнання. Завдяки точній італійській геометрії з'єднання не потребує додаткових витрат на герметизацію ущільнювачами різьби.

Переваги експлуатації

• Латунний корпус витримує робочий тиск 16 бар за температури 30°C, що мінімізує ризик протікань у житлових будинках.
• Здатність працювати з нагрітим теплоносієм до 120°C при тиску 5 бар робить фітинг придатним для автономних котелень.
• Цанговий затиск дозволяє багаторазово використовувати з'єднання без втрати герметичності при реконструкції вузла.
• Стійкість матеріалу до корозії заощаджує бюджет на обслуговування інженерних мереж у вологих приміщеннях.

Монтаж виконується за допомогою стандартного рожкового ключа: труба вставляється в цангу до упору, після чого затягується затискна гайка. Це скорочує трудозатрати на збирання складних вузлів обліку води або колекторних шаф.

Модель: Трійник затискний Comisa S.p.A. Ø15 (8401018)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
