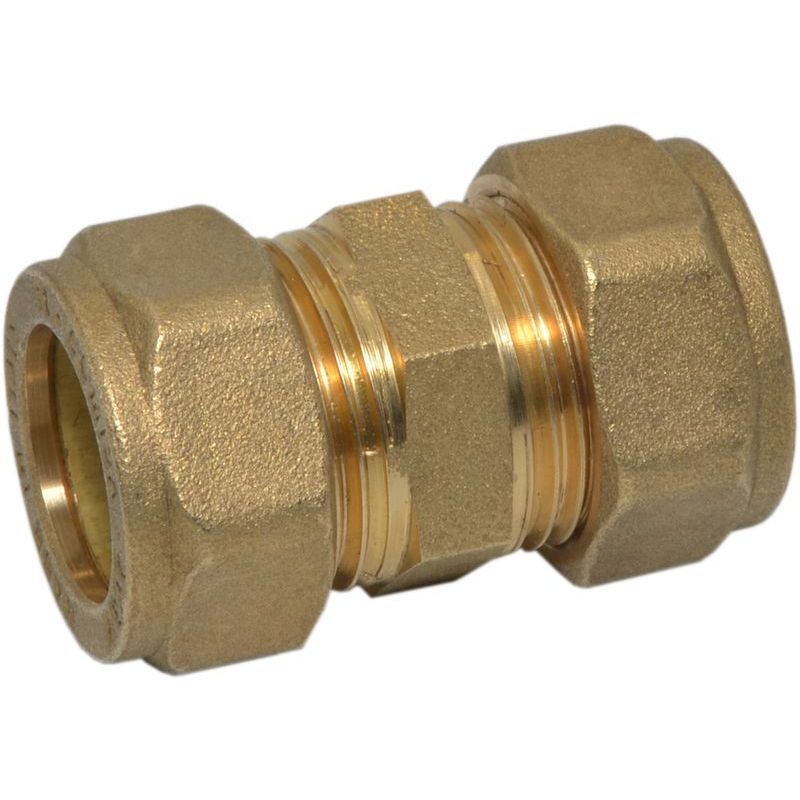

Муфта затискна Comisa S.p.A. Ø18 (8201341)

Для чого

Ця латунна цангова муфта 18 мм застосовується при монтажі внутрішніх інженерних мереж у житлових та комерційних будівлях. Вона підходить для створення розбірних з'єднань на трубопроводах систем опалення та питного водопостачання. Виріб використовують монтажники під час збирання магістралей у новобудовах, при реконструкції старих комунікацій або підключенні опалювальних приладів.

Конструкція розрахована на стабільну експлуатацію в умовах змінного температурного режиму. Зокрема, фітинг витримує тиск до 16 бар за температури робочого середовища 30 °C, до 10 бар при 65 °C, до 6 бар при 110 °C та до 5 бар при максимальному нагріві до 120 °C.

На що звернути увагу при виборі

Під час підбору сполучних елементів для інженерних систем важливо враховувати такі параметри:

• Сумісність за діаметром: номінальний розмір з'єднання становить 18 мм, що вимагає використання відповідних за розміром труб без перехідників.
• Робочі параметри середовища: максимальна температура 120 °C та тиск 5-16 бар відповідають стандартним експлуатаційним умовам більшості побутових мереж.
• Матеріал виготовлення: міцна латунь забезпечує стійкість до механічних навантажень під час затягування цанги.
• Країна виробництва: вироблено в Італії на підприємстві компанії COMISA.

Модель: Муфта затискна Comisa S.p.A. Ø18 (8201341)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
