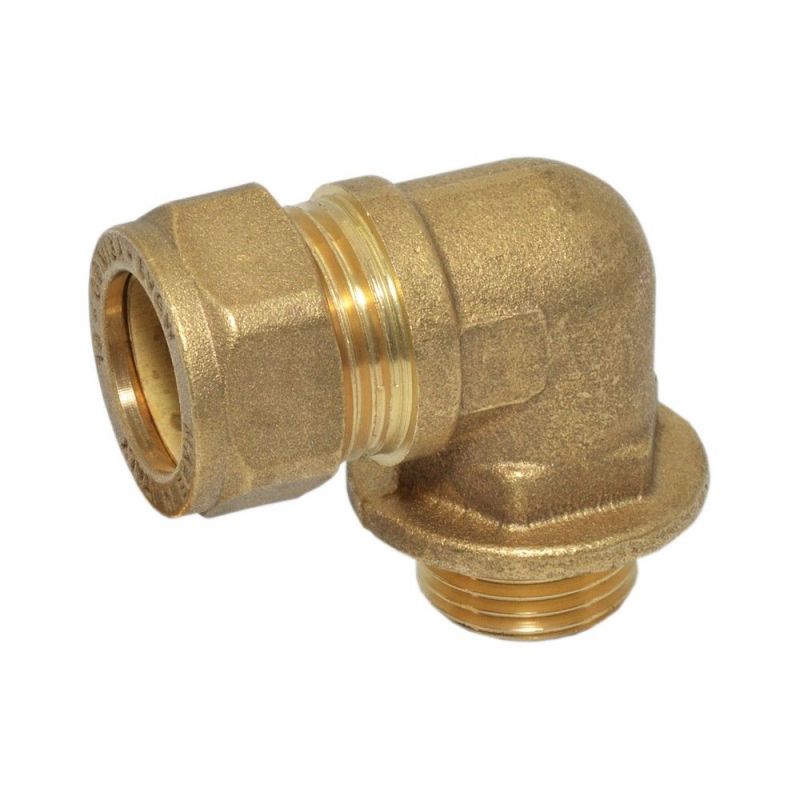

Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø15 x 1/2" З (8302016)

Під час монтажу розведення води чи опалення майстрам часто доводиться обходити кути стін та одночасно виводити підключення на різьбові прилади, при цьому важко отримати швидкий і доступний для майбутнього обслуговування доступ до з'єднань.

Для таких задач застосовується затискне коліно 15 x 1/2", яке забезпечує зміну напрямку трубопроводу під прямим кутом із переходом на зовнішню різьбу. Виріб виготовлений в Італії компанією COMISA з міцної латуні та розрахований на роботу в інженерних мережах із різними режимами навантаження: витримує 16 бар за температури 30°C, 10 бар за 65°C, 6 бар за 110°C та 5 бар за максимальної температури 120°C.

Переваги

• Цанговий механізм дозволяє змонтувати вузол за лічені хвилини за допомогою звичайного рожкового ключа без застосування зварювального обладнання.
• Розбірна конструкція дає можливість за потреби розібрати з'єднання під час планового технічного обслуговування системи.
• Латунний корпус стійкий до механічних навантажень та постійного контакту з водою в опалювальних контурах.
• Параметри тиску та температури адаптовані під більшість побутових завдань, забезпечуючи стабільну герметичність до 16 бар.

Де застосовується

• Підключення радіаторів опалення у квартирах та приватних будинках.
• Монтаж систем питного водопостачання в місцях виведення на запірну арматуру.
• Обв'язка колекторних вузлів та насосних груп у компактних котельнях.

Модель: Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø15 x 1/2" З (8302016)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
