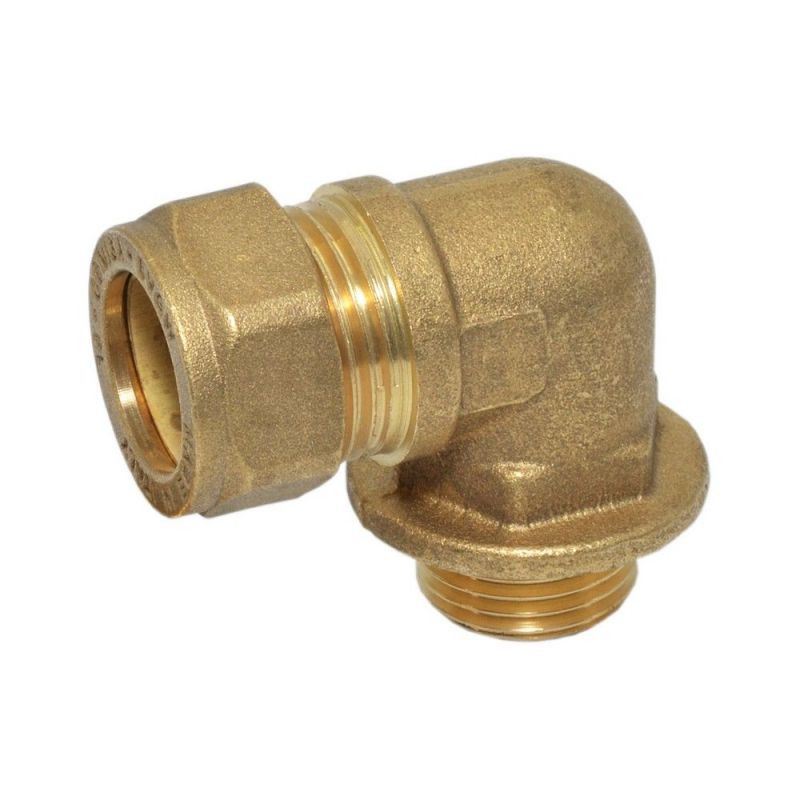

Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø22 x 3/4" З (8302116)
8302116
25554
Цангове затискне коліно призначене для швидкого та герметичного повороту мідного трубопроводу в системах опалення і водопостачання під прямим кутом без використання пайки. Виріб від італійського бренду COMISA розрахований на роботу під тиском до 16 бар при 30°C і сумісний з трубами діаметром 22 x 3/4".
14 днів обмін/повернення товару , Мінімальна сума замовлення 200 грн., Накладений платіж від 500 грн, Оплата: Готівка, Google Pay, Apple Pay, Безготівка з ПДВ від 5200 грн, Безготівка без ПДВ.
Характеристики
| Ціна | 313,20 грн. |
| Країна виробник | Італія |
| Матеріал виготовлення | Латунь |
| Максимальна робоча температура ° C | 30°C 16 BAR, 65°C 10 BAR, 110°C 6 BAR, 120°C 5 BAR |
| Максимальний робочий тиск Бар | 30°C 16 BAR, 65°C 10 BAR, 110°C 6 BAR, 120°C 5 BAR |
| Діаметр трубного з'єднання | 22 x 3/4" |
| Тип товару | Коліно |
Інформація Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø22 x 3/4" З (8302116)
Традиційне з'єднання мідних труб за допомогою пайки чи зварювання потребує спеціального обладнання, відкриктого полум'я, навичок та часу на охолодження стику. Це створює складнощі у тісних шахтах або приміщеннях, де неможливо безпечно працювати пальником.
Цанговий латунний фітинг вирішує цю проблему за рахунок механічного обтиску, який виконується звичайними гайковими ключами. Таке цангове коліно забезпечує надійне роз'ємне з'єднання труб та обладнання без мокрих процесів.
Переваги
- Виготовлення з якісної латуні гарантує стійкість до механічних навантажень.
- Працездатність при тиску 16 бар при температурі 30°C та до 6 бар при 110°C.
- Максимальна допустима температура робочого середовища становить 120°C (при 5 бар).
- Італійське виробництво бренду COMISA забезпечує точність різьби та геометрії.
Модель: Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø22 x 3/4" З (8302116)
Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби
Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.
Послідовність монтажу
1. Обрізання
Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.
2. Зняття задирок і очищення
Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.
3. Надягання гайки та кільця
Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.
4. Вставлення труби
Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.
5. Закручування вручну
Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).
6. Затягування ключем
Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.
Моменти затягування
Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.
| Діаметр труби, мм | Обертів гайки | Допуск, оберт | Момент, Н·м |
|---|---|---|---|
| 8 | 1½ | −0 / +1/3 | 25 |
| 10 | 1½ | −0 / +1/3 | 25 |
| 12 | 1½ | −0 / +1/3 | 25 |
| 15 | 1 | −0 / +1/3 | 40 |
| 18 | 1 | −0 / +1/3 | 60 |
| 22 | 1 | −0 / +1/3 | 75 |
| 28 | ¾ | −0 / +1/3 | 85 |
| 35 | ¾ | −0 / +1/3 | — |
| 42 | ¾ | −0 / +1/3 | — |
| 54 | ¾ | −0 / +1/3 | — |
Максимальна робоча температура і тиск
| Робоча температура | Максимальний робочий тиск |
|---|---|
| до 30 °C | 16 бар |
| до 65 °C | 10 бар |
| до 110 °C | 6 бар |
| до 120 °C | 5 бар |
Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
