Коліно настінне затискне Comisa S.p.A. Ø15 x 1/2" В (8306021)

Під час монтажу систем водопостачання чи опалення майстри часто стикаються із завданням жорстко та рівно закріпити точку виведення труби на вертикальну поверхню під подальше підключення сантехнічних приладів. Звичайна підгонка труб без спеціальної опори створює зайве напруження в місцях стиків і не гарантує стабільного положення різьбового виходу при багаторазовому навантаженні.

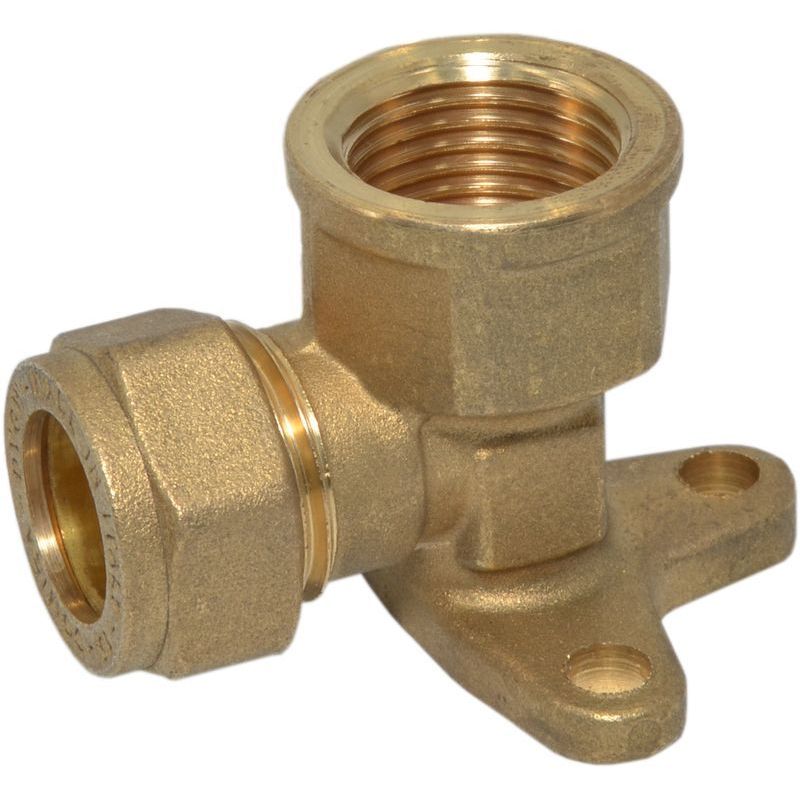

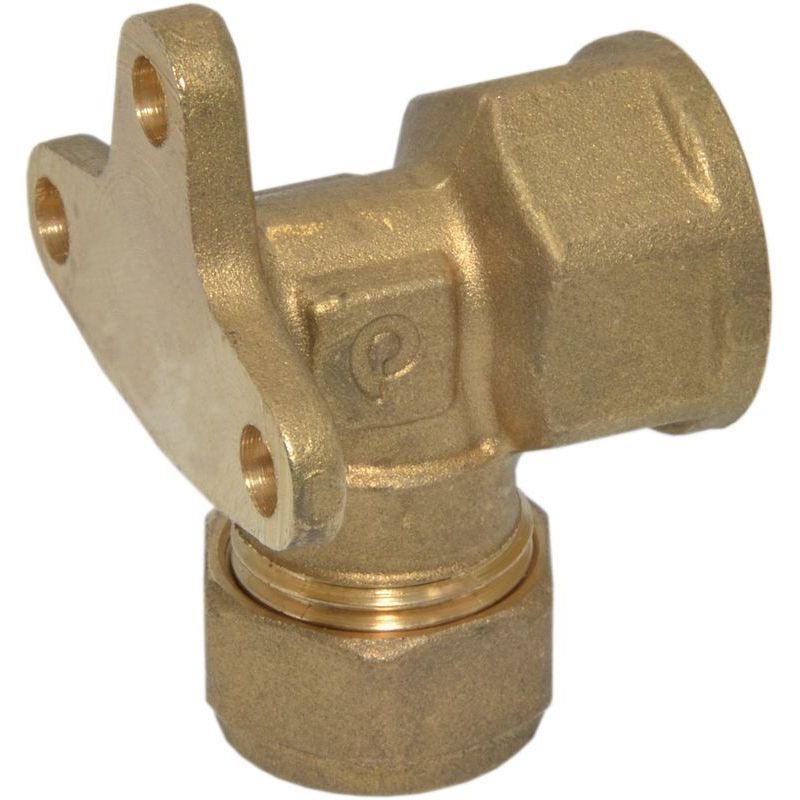

Для вирішення цього завдання застосовується настінне коліно 15 x 1/2" із латуні італійського виробництва від бренду COMISA. Конструкція поєднує цангове з'єднання для труби діаметром 15 мм та відвод із внутрішньою трубною різьбою 1/2 дюйма, а спеціальні отвори в корпусі дозволяють надійно прикрутити фітинг до стіни через крепеж.

Переваги

• Виготовлення з міцної латуні забезпечує стійкість до механічних навантажень та корозії під час постійного контакту з водою.
• Параметри міцності дозволяють експлуатувати фітинг за робочого тиску 16 бар при температурі 30°C.
• Здатність витримувати нагрів до 110°C при тиску 6 бар та максимальну температуру 120°C при 5 бар робить елемент придатним для систем опалення.
• Італійське виробництво гарантує точність різьбових і цангових нарізів для швидкого та герметичного монтажу.

Де застосовується

• Монтаж систем питного водопостачання в житлових будинках та квартирах для виведення труб під настінні змішувачі.
• Облаштування контурів радіаторного опалення у місцях підключення запірної арматури або термостатичних елементів.
• Складання інженерних мереж у котельнях та технічних приміщеннях із мідними трубами відповідного діаметра.

Модель: Коліно настінне затискне Comisa S.p.A. Ø15 x 1/2" В (8306021)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
