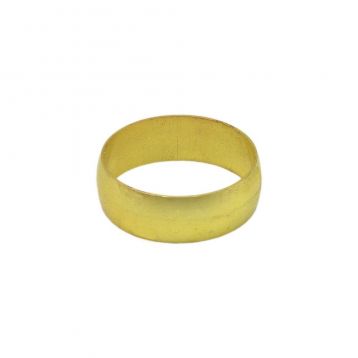

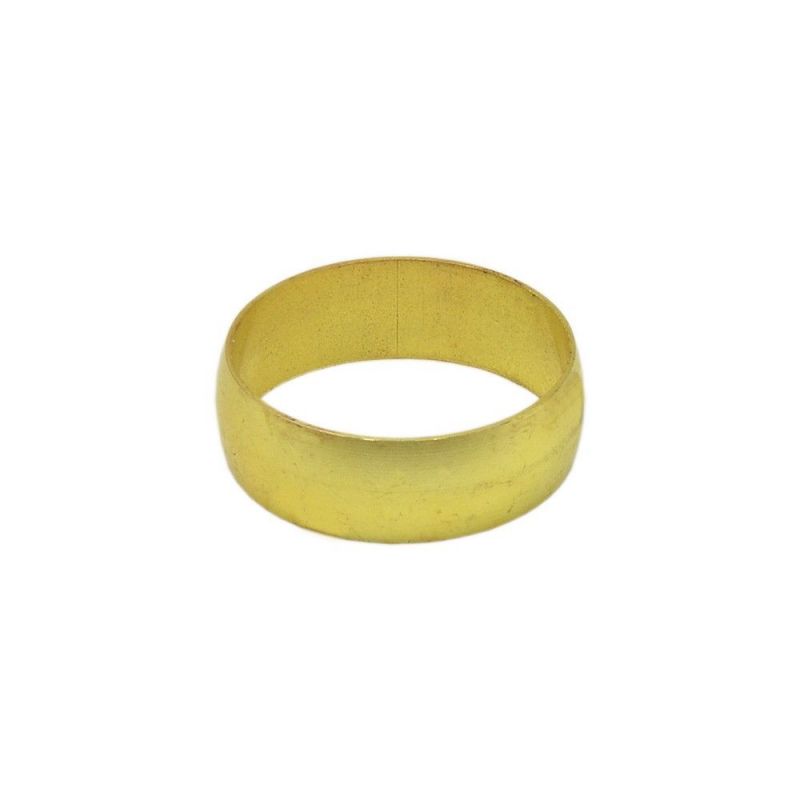

Кільце затискне Comisa S.p.A. Ø10 (9602265)

Чим затискне кільце відрізняється від монолітних з'єднань у мідних трубопроводах?

На відміну від цільних фасонних деталей, де герметичність залежить виключно від заводської форми лиття, розрізне затискне кільце під час монтажу обтискає стінку труби по всьому периметру. Це забезпечує точне механічне прилягання в цангових фітингах діаметром 10 мм без необхідності паяння чи складного зварювального обладнання, що значно прискорює збирання вузлів у обмеженому просторі.

Виготовлення з міцної латуні гарантує стійкість до постійних навантажень під час перепадів температур. Деталь витримує тиск до 16 бар при 30°C, а з підвищенням нагріву до 110°C робочий показник становить 6 бар (і до 5 бар при 120°C). Такі параметри дозволяють монтувати елемент у внутрішніх інженерних мережах приватних будинків і квартир із високою інтенсивністю експлуатації.

• Матеріал: латунь
• Діаметр з'єднання: 10 мм
• Максимальний тиск при 30°C: 16 бар
• Максимальний тиск при 65°C: 10 бар
• Максимальний тиск при 110°C: 6 бар
• Максимальний тиск при 120°C: 5 бар
• Країна-виробник: Італія

Модель: Кільце затискне Comisa S.p.A. Ø10 (9602265)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
