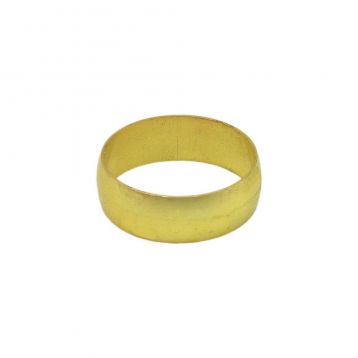

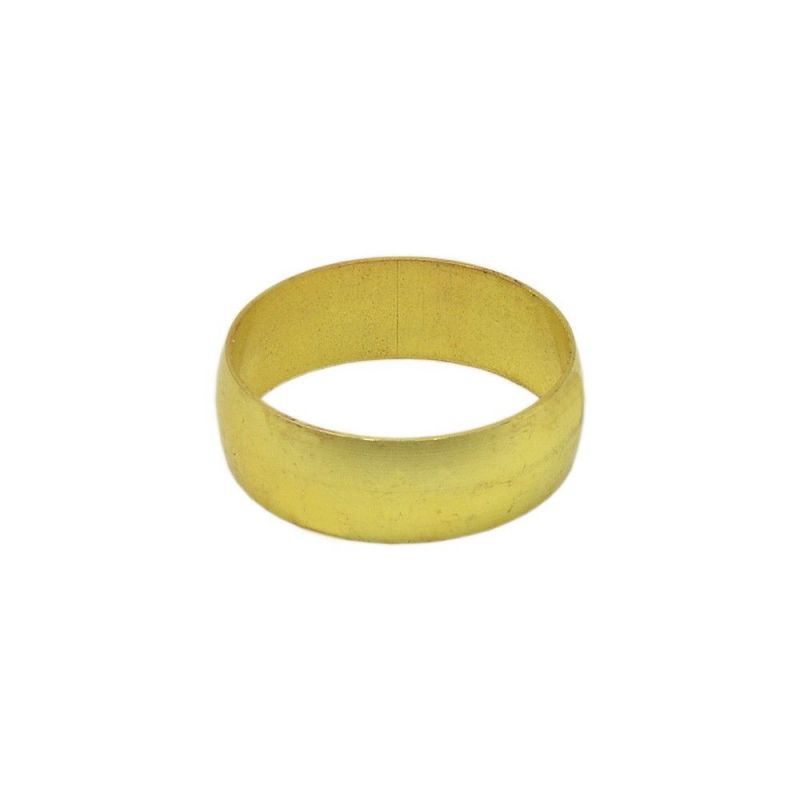

Кільце затискне Comisa S.p.A. Ø18 (9602288)

Затискне кільце використовується для створення герметичних роз'ємних з'єднань у внутрішніх інженерних мережах. Деталь застосовується в монтажі систем холодного та гарячого водопостачання, а також у контурах опалення житлових і комерційних будівель із максимальним робочим тиском до 16 бар залежно від температури теплоносія.

Переваги та технічні характеристики

• Виготовлення з якісної латуні гарантує стійкість до механічних навантажень під час щоденної експлуатації.
• Точна італійська геометрія забезпечує щільне прилягання до труби діаметром 18 мм без перекосів.
• Робочі параметри дозволяють експлуатацію при тиску 16 бар (при 30°C), 10 бар (при 65°C), 6 бар (при 110°C) та 5 бар (при максимальній температурі 120°C).
• Сумісність із цанговими латунними фітингами стандартизованих розмірів спрощує підгонку елементів під час збирання магістралей.

Монтаж виконується всередині цангового з'єднання шляхом механічного обтиску на трубі відповідного перетину за допомогою стандартного інструменту. Під час встановлення дотримуйтесь проектних вимог щодо тиску та температури середовища в системі.

Модель: Кільце затискне Comisa S.p.A. Ø18 (9602288)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
