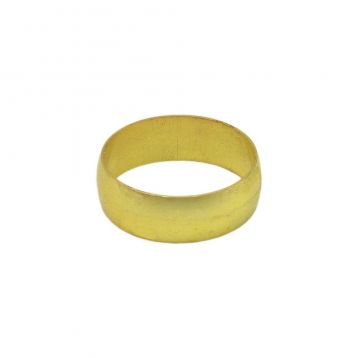

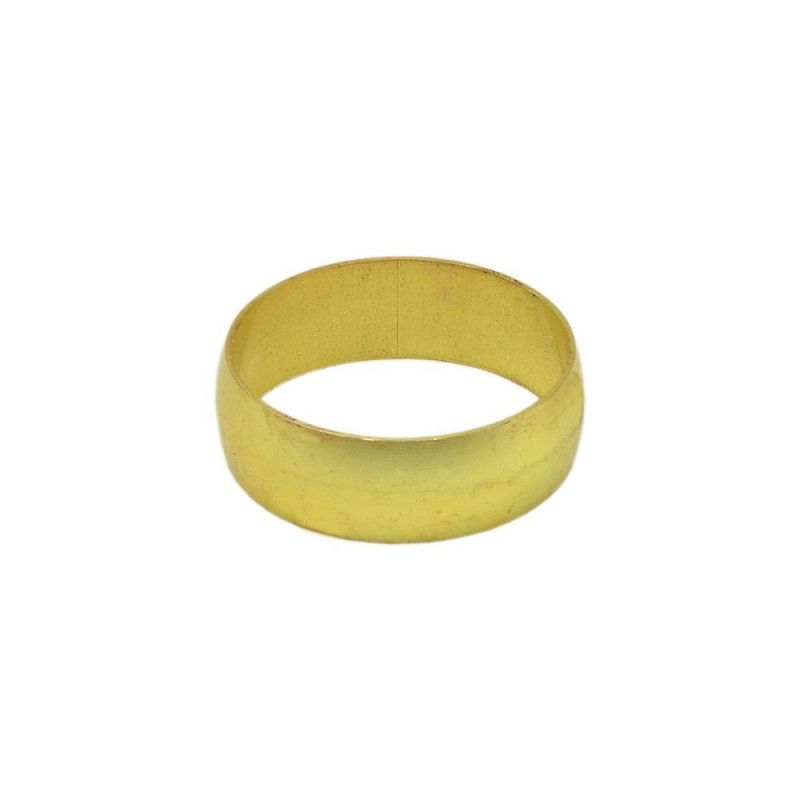

Кільце затискне Comisa S.p.A. Ø22 (9602290)

Практичне призначення затискного кільця 22 мм у монтажі

Під час збирання інженерних комунікацій із мідних труб критично важливо унеможливити зміщення та розгерметизацію стиків під навантаженням. Затискне кільце 22 мм із латуні деформується всередині цангового фітинга під час затягування гайки, щільно охоплюючи стінку труби та фіксуючи її в посадковому місці. Це забезпечує стабільну пропускну здатність вузла в системах опалення та водопостачання без ризику виходу з ладу через гідравлічні коливання.

Італійський бренд COMISA виготовляє цю фурнітуру з міцної латуні, яка зберігає свої механічні властивості в умовах постійного контакту з водою. Метал розрахований на роботу в широкому діапазоні температур і тисків: витримує 16 бар за 30 °C, 10 бар за 65 °C, 6 бар за 110 °C та 5 бар за максимальної температури 120 °C. Такі параметри дозволяють використовувати деталі у внутрішніх розводках квартир, приватних будинків та комерційних об'єктів без обмежень на стандартні теплоносії.

• Діаметр трубного з'єднання: 22 мм
• Матеріал виготовлення: латунь
• Країна виробник: Італія
• Робочий тиск і температура: 16 бар при 30 °C; 10 бар при 65 °C; 6 бар при 110 °C; 5 бар при 120 °C

Модель: Кільце затискне Comisa S.p.A. Ø22 (9602290)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
