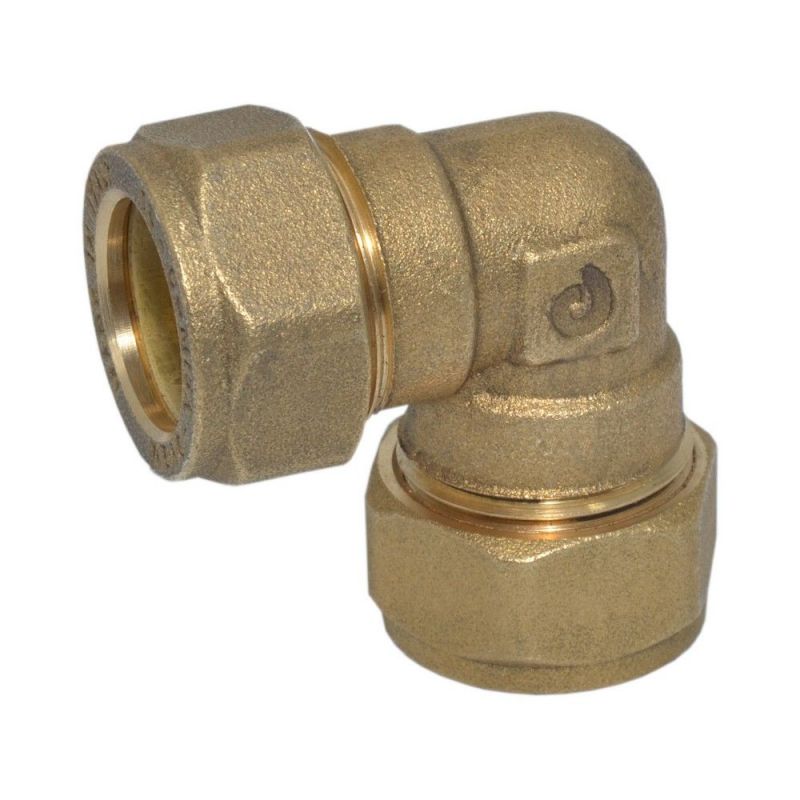

Коліно затискне Comisa S.p.A. Ø28 (8301215)

Зручність монтажу та обслуговування інженерних комунікацій є ключовою вимогою для сучасних сантехнічних систем. Цангове затискне коліно 28 мм дозволяє створювати герметичні повороти магістралей без використання складного обладнання, такого як газові пальники чи прес-інструмент. Це особливо важливо під час роботи в обмеженому просторі житлових і комерційних приміщень, де кожна деталь впливає на швидкість збирання вузла.

Переваги експлуатації

• Виготовлення з латуні забезпечує стійкість до корозії та механічних навантажень під час щоденної експлуатації.
• Конструкція розрахована на роботу з різними температурними режимами: витримує 16 бар при 30°C, 10 бар при 65°C, 6 бар при 110°C та 5 бар при максимальній температурі 120°C.
• Цанговий затиск забезпечує швидкий монтаж магістралей без мокрих процесів.
• Італійське виробництво гарантує точність геометрії з'єднань.

Фітинг повністю сумісний із мідними трубами відповідного діаметра та використовується у розведенні систем опалення і водопостачання. Обслуговування з'єднання не потребує спеціального демонтажу всієї магістралі завдяки розбірній конструкції цангового затискача. Для збереження герметичності під час експлуатації достатньо періодично перевіряти стан вузлів у доступних місцях згідно з регламентом профілактики інженерних систем.

Модель: Коліно затискне Comisa S.p.A. Ø28 (8301215)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
