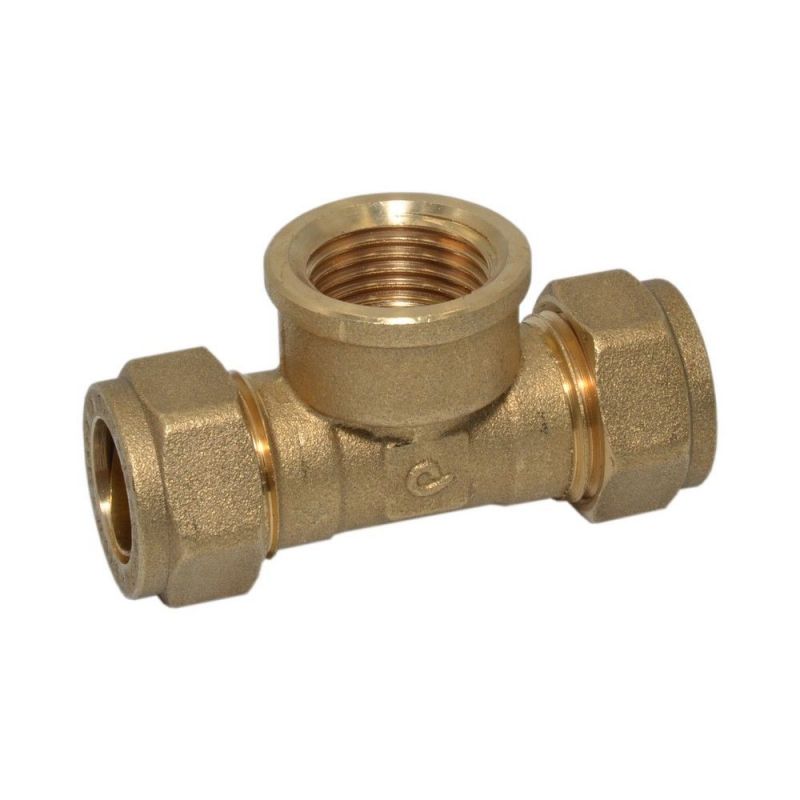

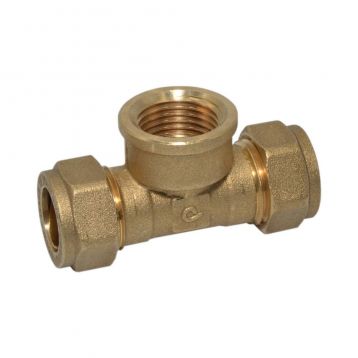

Трійник затискний з внутрішньою різьбою Comisa S.p.A. Ø22 х 3/4" В х 22 (8404010)

Для чого

Коли монтажник збирає вузол підключення циркуляційного насоса в котельній заміського будинку, виникає потреба розгалузити мідний трубопровід діаметром 22 мм та водночас підвести до нього різьбове обладнання з'єднанням 3/4". У таких умовах латунний трійник 22 х 3/4" х 22 стає основним елементом схеми, що з'єднує ділянки системи в єдиний контур.

Цей латунний фітинг витримує робочий тиск до 16 бар при температурі 30°C, а при нагріванні до 65°C розрахований на 10 бар. У високотемпературних лініях опалення на 110°C допустиме значення становить 6 бар, тоді як на межі 120°C виріій працює при 5 бар. Італійське виробництво гарантує точність геометрії різьби та цанг для щільного прилягання ущільнювачів.

На що звернути увагу при виборі

При проектуванні інженерних мереж враховуйте такі особливості виробу:

• Діаметр трубного з'єднання 22 х 3/4" х 22 розрахований на стандартні мідні труби відповідного розміру.
• Матеріал виготовлення — міцна латунь, стійка до механічних навантажень та постійного контакту з теплоносієм.
• Цанговий затиск дозволяє монтувати магістралі за допомогою звичайного гайкового ключа, скорочуючи час робіт у важкодоступних місцях.

Модель: Трійник затискний з внутрішньою різьбою Comisa S.p.A. Ø22 х 3/4" В х 22 (8404010)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
