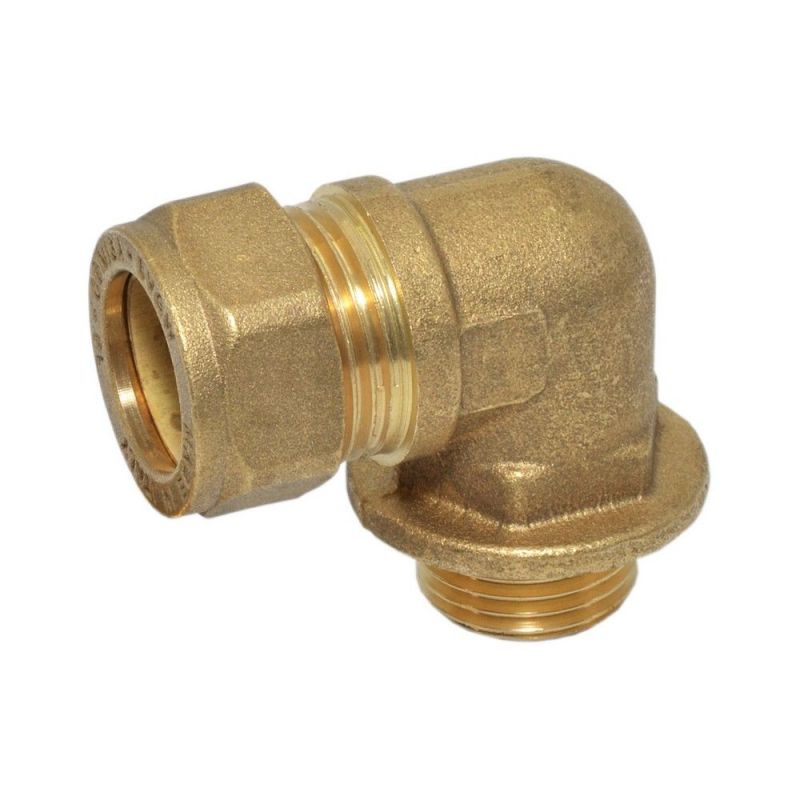

Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø22 x 1" З (8302416)

Для чого призначене латунне коліно

Цей елемент вирішує завдання зістикування мідного трубопроводу з приладами або арматурною різьбою під прямим кутом без використання пайки чи зварювання. Затискне коліно 22 x 1" застосовується у внутрішніх мережах опалення, холодного та гарячого водопостачання в житлових і комерційних будівлях. Виріб витримує тиск 16 бар за температури 30°C, 10 бар за 65°C, 6 бар за 110°C та знижується до 5 бар за максимальних 120°C.

На що звернути увагу при виборі

Під час проєктування комунікацій важливо враховувати такі параметри:

• Сумісність розмірів: діаметр труби становить 22 мм, а зовнішня різьба — 1 inch для підключення відповідних вузлів.
• Матеріал виготовлення: міцна латунь стійка до корозії у вологому середовищі.
• Параметри навантаження: граничні показники тиску й температури безпосередньо залежать від умов експлуатації мережі.

Модель: Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø22 x 1" З (8302416)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
