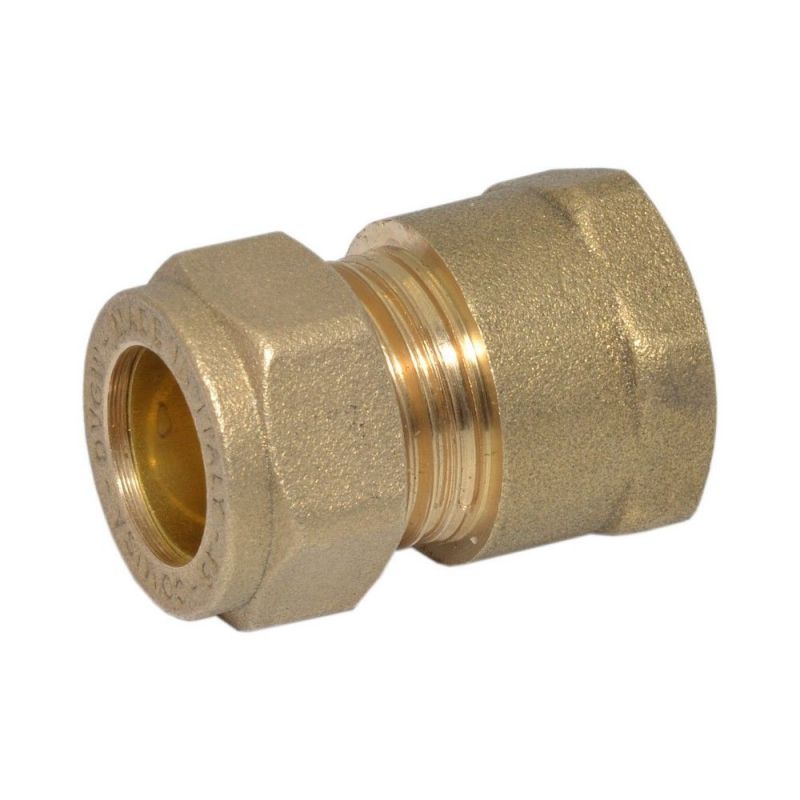

Перехідник затискний Comisa S.p.A. Ø28 x 1" В (8203212)

Традиційні методи монтажу трубопроводів за допомогою різьблення та паяння потребують чимало часу, наявності спеціального обладнання та високої кваліфікації виконавця. У тісних шахтах або під час швидкого ремонту діючих інженерних мереж такі способи стають надто трудомісткими і незручними.

Для швидкого та герметичного об'єднання ділянок комунікацій застосовують затискний перехідник Ø28 x 1" В. Цей італійський латунний фітинг дозволяє з'єднати трубу діаметром 28 мм із вузлом, що має дюймову внутрішню різьбу, без мокрих або вогневих робіт.

Переваги експлуатації

• Виготовлення з міцної латуні забезпечує стійкість металу до корозійних процесів під час постійного контакту з водою.
• Здатність витримувати робочий тиск 16 бар за температури 30 °C дозволяє використовувати елемент у напірних магістралях.
• Зі збільшенням робочої температури до 110 °C допустимий тиск становить 6 бар, а при 120 °C — 5 бар.
• Цанговий механізм спрощує монтаж ділянки без нарізання різьби на трубі.

Модель: Перехідник затискний Comisa S.p.A. Ø28 x 1" В (8203212)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
