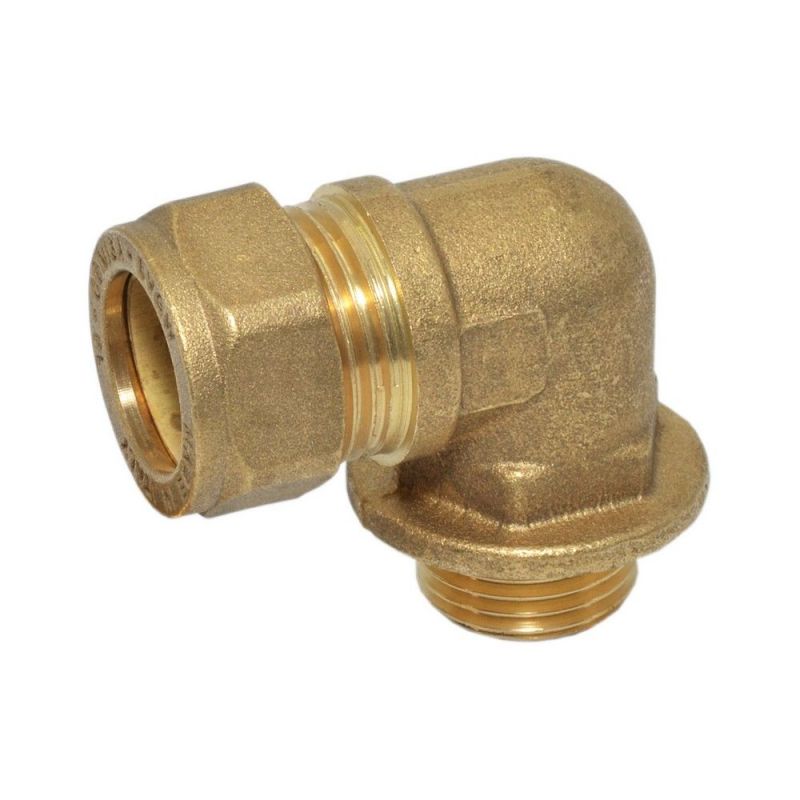

Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø18 x 3/4" З (8302440)

Коли під час монтажу опалення чи водопостачання потрібно змінити напрямок мідного трубопроводу та підключити його до різьбового обладнання без ризику протікань, майстри стикаються з необхідністю надійного кутового переходу. Цю проблему вирішує латунне коліно 18 x 3/4" з зовнішньою різьбою, розроблене для швидкого створення герметичних вузлів у місцях стику труб різного типу.

Переваги фітинга

• Виготовлення з міцної латуні забезпечує стійкість до механічних навантажень та корозії у вологому середовищі.
• Робочий тиск 16 бар при температурі 30°C дозволяє використовувати елемент у напірних магістралях з різним ступенем навантаження.
• Максимальна робоча температура до 120°C (при тиску 5 бар) робить фітинг сумісним із високотемпературними системами опалення.
• Цанговий затискний тип з'єднання спрощує монтаж ділянок без використання паяння чи складного зварювального обладнання.

Для монтажу затискне коліно встановлюється на підготовлений кінець труби та затягується за допомогою гайкового ключа, формуючи щільне механічне ущільнення. Зовнішня різьба дозволяє легко підключити запірну арматуру або радіаторне обладнання без додаткових переходників.

Модель: Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø18 x 3/4" З (8302440)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
