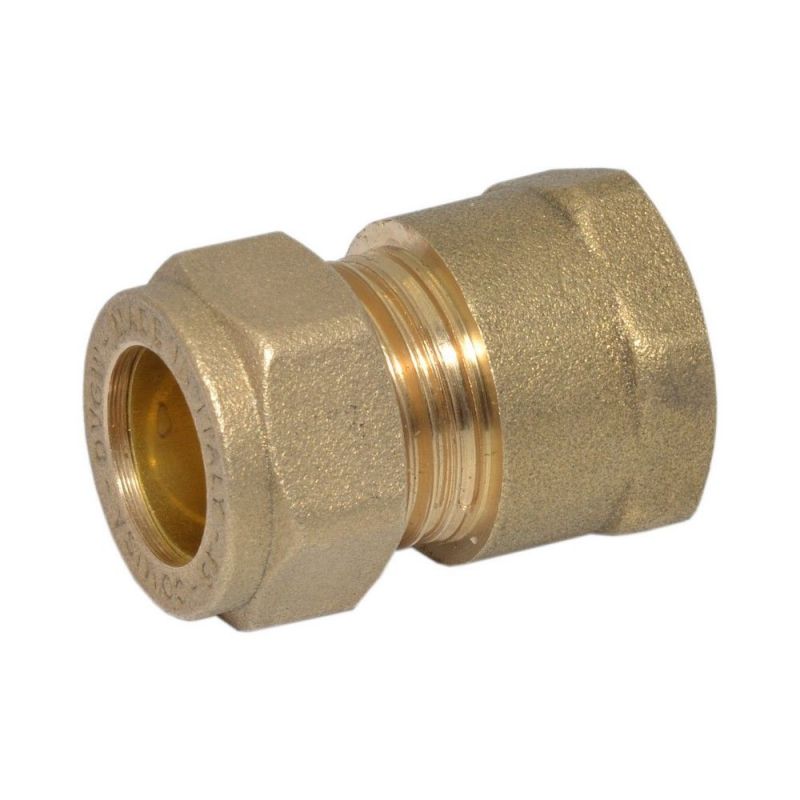

Перехідник затискний Comisa S.p.A. Ø18 x 3/4" В (8203520)

Під час монтажу інженерних комунікацій, де мідна труба з'єднується з приладами або запірною арматурою з внутрішньою різьбою, майстру потрібен надійний затискний перехідник Ø18 x 3/4". Він дозволяє швидко зібрати герметичний вузол без використання зварювання чи паяння.

Переваги латунного фітинга

• Виготовлений з міцної латуні, що витримує механічні навантаження на ділянках з'єднання.
• Працює при максимальному тиску 16 бар за температури 30°C і 10 бар за 65°C, що підходить для більшості побутових систем.
• Витримує нагрів теплоносія до 110°C при тиску 6 бар та до 120°C при 5 бар.
• Вироблено в Італії на заводах компанії COMISA відповідно до європейських стандартів якості.

Сумісність та обслуговування

Цей латунний фітинг розрахований на роботу в системах опалення та водопостачання з мідними трубами діаметром 18 мм та різьбовими елементами 3/4 дюйма. Під час встановлення затягуйте цангове з'єднання за допомогою стандартного монтажного інструменту без надмірних зусиль, щоб не деформувати метал. Готовий вузол не потребує спеціального догляду, проте після запуску системи рекомендується перевірити герметичність стиків.

Модель: Перехідник затискний Comisa S.p.A. Ø18 x 3/4" В (8203520)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
