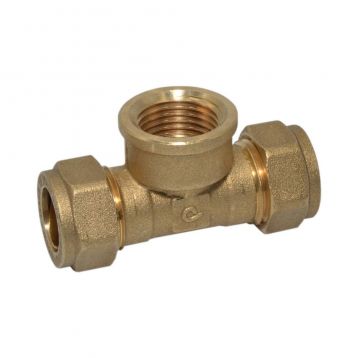

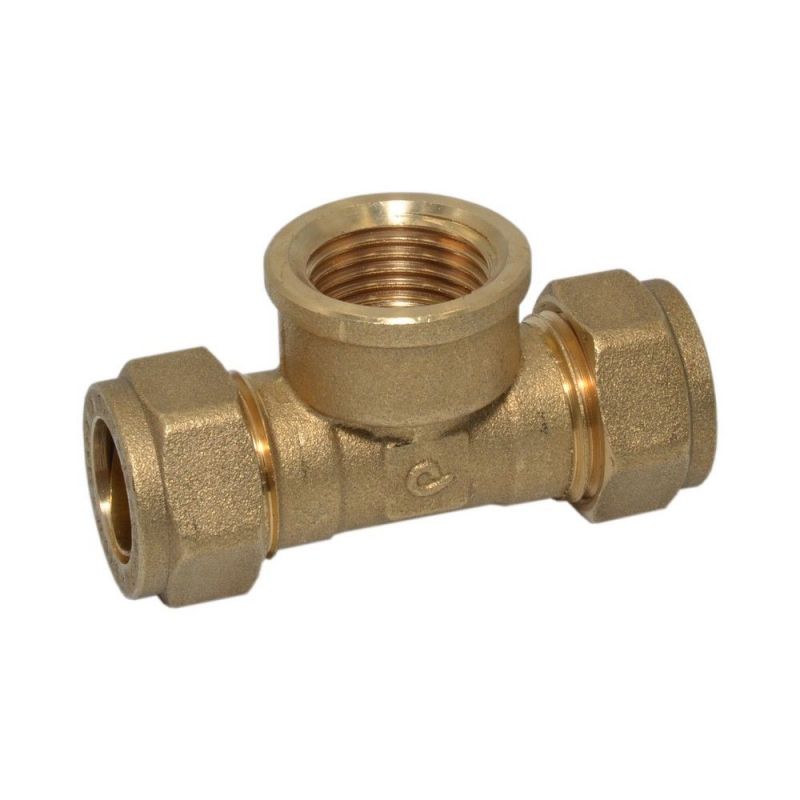

Трійник затискний з внутрішньою різьбою Comisa S.p.A. Ø28 х 1/2" В х 28 (8404020)

Монтажники та інженери часто стикаються з проблемою зайвих витрат часу на складні з'єднання та дорогі інструменти при створенні розгалужень у мережах. Кожна додаткова година роботи на об'єкті та необхідність залучення вузькопрофільних спеціалістів зі зварювальним обладнанням збільшують кошторис проекту.

Цей латунний трійник вирішує завдання економії ресурсів завдяки цанговому затискному принципу монтажу, який не потребує спеціального обладнання. Використання продукції італійського виробництва COMISA мінімізує витрати часу на збирання вузла та оптимізує бюджет на монтажні роботи.

Переваги фітинга

• Латунний корпус: забезпечує стійкість до механічних навантажень та корозії впродовж усього терміну експлуатації.
• Цангове з'єднання Ø28 х 28 мм: економить час монтажу труб без необхідності нарізання різьби чи зварювання.
• Внутрішня різьба 1/2": дозволяє швидко підключити запірну арматуру чи прилади з відповідним зовнішнім виходом.
• Робочі параметри: витримує тиск 16 бар при 30°C та зберігає герметичність при температурах до 120°C (5 бар).

Модель: Трійник затискний з внутрішньою різьбою Comisa S.p.A. Ø28 х 1/2" В х 28 (8404020)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
