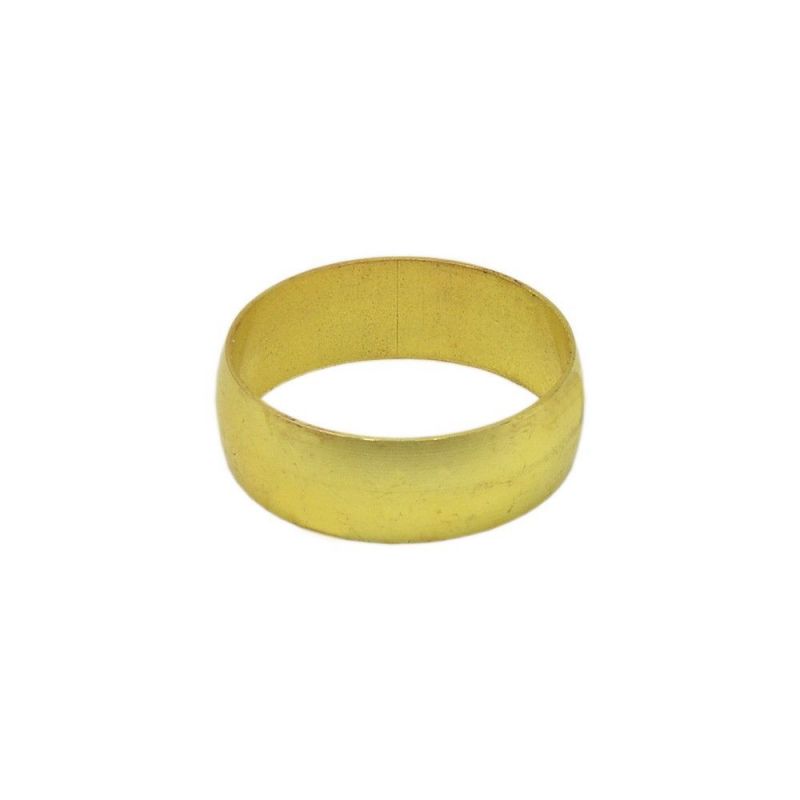

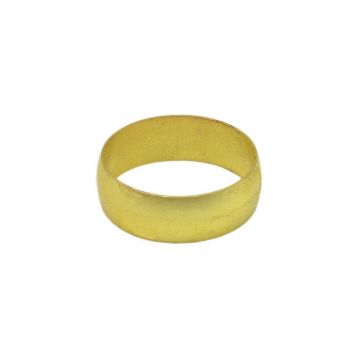

Кільце затискне Comisa S.p.A. Ø28 (9602300)

Під час монтажу інженерних комунікацій надійність кожного стику визначає герметичність і довговічність усієї мережі. Цангові латунні фітинги потребують точних витратних матеріалів, які забезпечують щільну фіксацію труби всередині корпусу без ризику зміщення під навантаженням. Використання оригінальних комплектуючих виключає протікання на ділянках із змінною температурою теплоносія.

Переваги експлуатації

• Виготовлення з міцної латуні гарантує стійкість до механічних деформацій під час затягування ключем.
• Робочий тиск 16 бар при температурі 30°C дозволяє застосовувати затискне кільце у внутрішніх водопровідних магістралях.
• Здатність витримувати робочий тиск 6 бар при нагріванні теплоносія до 110°C забезпечує стабільність у контурах опалення.
• Гранічна температурна стійкість до 120°C із тиском 5 бар запобігає деформації у критичних режимах роботи котла.
• Точна геометрія розроблена спеціально для труб із діаметром 28 мм.

Сумісність та обслуговування

Цей елемент призначений для монтажу у складі систем мідних трубопроводів спільно з фітингами однойменного бренду COMISA. Перед встановленням поверхню труби очищають від задирок і забруднень для забезпечення щільного контакту металевих поверхонь. Обслуговування змонтованого вузла полягає у періодичній візуальній перевірці герметичності стиків у доступних технічних зонах. Італійське виробництво гарантує дотримання європейських стандартів точності та стабільність фізичних властивостей матеріалу.

Модель: Кільце затискне Comisa S.p.A. Ø28 (9602300)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
