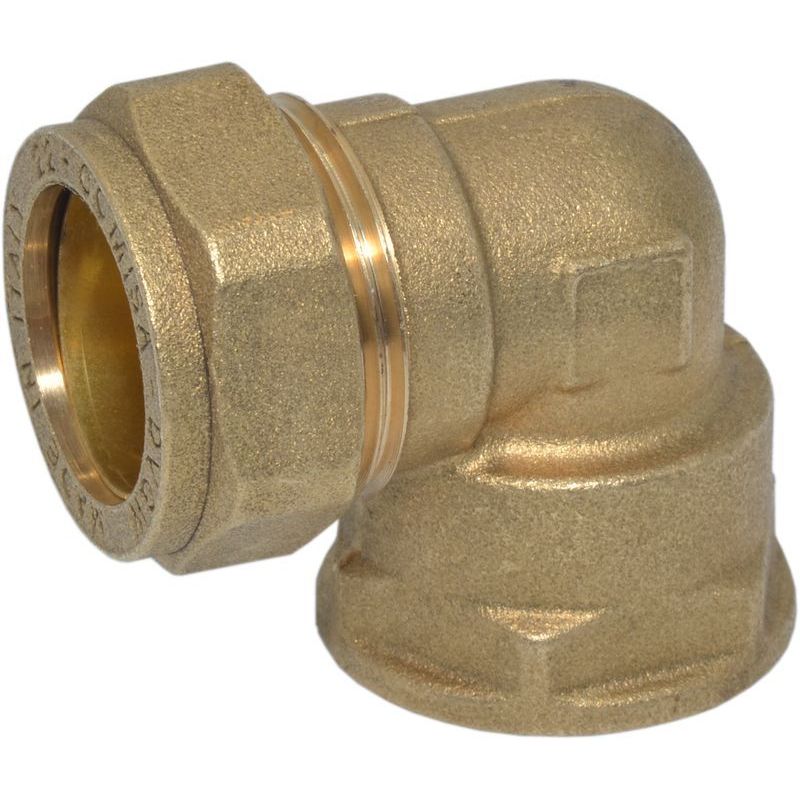

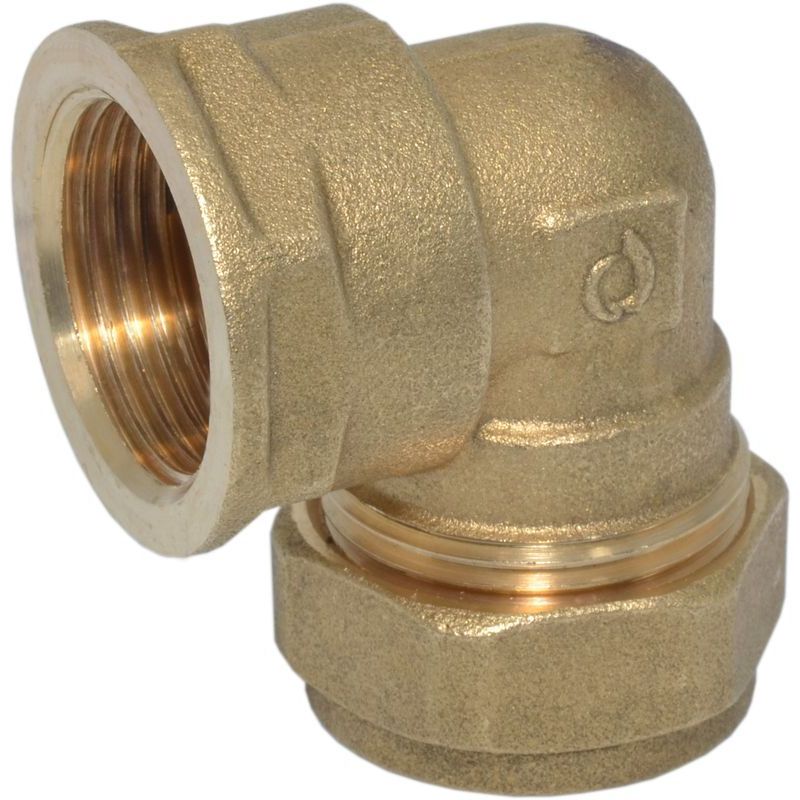

Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø22 x 3/4" В (8303117)

Під час монтажу інженерних комунікацій часто виникає потреба обійти кут приміщення та водночас перейти на різьбове підключення сантехнічного обладнання. Для таких завдань використовують затискне коліно 22 x 3/4", яке забезпечує пряме з'єднання труби з арматурою без застосування зварювального чи паяльного обладнання. Виріб виготовлено в Італії компанією COMISA з міцної латуні, що гарантує стійкість до механічних навантажень.

Технічні переваги фітинга

• Латунний корпус витримує робочий тиск до 16 бар за температури середовища 30°C.
• Здатність працювати при нагріванні до 65°C знижує допустимий тиск до 10 бар.
• Витримує високотемпературні режими до 110°C при тиску 6 бар та до 120°C із робочим тиском 5 бар.
• Цангове затискне з'єднання дає змогу надійно зафіксувати трубу діаметром 22 мм без нарізання різьби на ній.
• Внутрішня різьба 3/4" забезпечує сумісність зі стандартними кранами, насосами та іншими елементами системи.

Сумісність та обслуговування

Цей елемент застосовується в житлових і комерційних будівлях для побудови контурів опалення та транспортування води. Фітінг сумісний із мідними трубами відповідного діаметра. Монтаж виконується за допомогою стандартних ріжкових ключів завдяки точній геометрії граней. Конструкція не потребує спеціального обслуговування після затягування, проте у відкритих і доступних місцях рекомендується періодично перевіряти герметичність з'єднань.

Модель: Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø22 x 3/4" В (8303117)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
