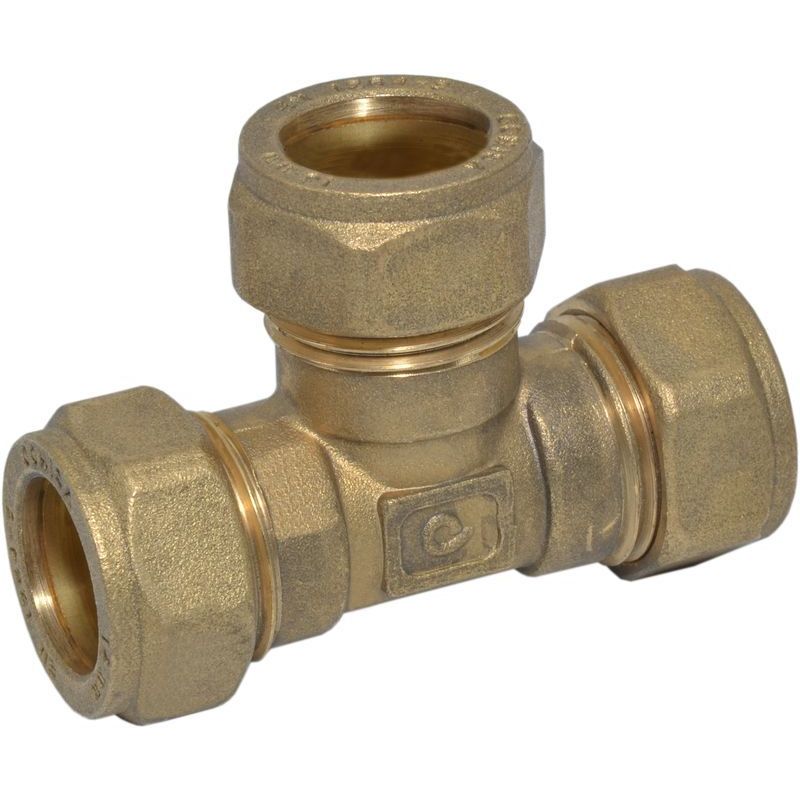

Трійник затискний Comisa S.p.A. Ø18 (8401918)

Цанговий затискний трійник розроблений для швидкого та герметичного розгалуження труб без використання складного зварювального обладнання. Така конструкція дозволяє суттєво прискорити монтажні роботи на об'єкті та забезпечити надійну фіксацію труб.

Переваги експлуатації

• Виготовлення з міцної латуні гарантує стійкість до механічних навантажень та корозії впродовж усього терміну служби.
• Робочий тиск 16 бар при 30°C дозволяє використовувати фітинг у напірних мережах водопостачання.
• Здатність витримувати температуру до 120°C при тиску 5 бар забезпечує стабільну роботу в системах опалення.
• Продумана цангова конструкція мінімізує ризик утворення протікань за умови правильного встановлення.
• Можливість обслуговування з'єднань під час подальшої експлуатації інженерної мережі.

Перед встановленням у систему необхідно переконатися у сумісності діаметрів труб. Виріб не потребує спеціального догляду після завершення монтажних робіт, проте у процесі експлуатації рекомендується періодично перевіряти герметичність рознімних з'єднань.

Модель: Трійник затискний Comisa S.p.A. Ø18 (8401918)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
